單繩纏繞式提升機鋼絲繩與天輪偏角調整方法研究(2)(圖文)

時間:2024-07-10 07:53:56  點擊數:


1 調整前鋼絲繩和天輪內外偏角的測量
1.1 天輪內外偏角測定方案

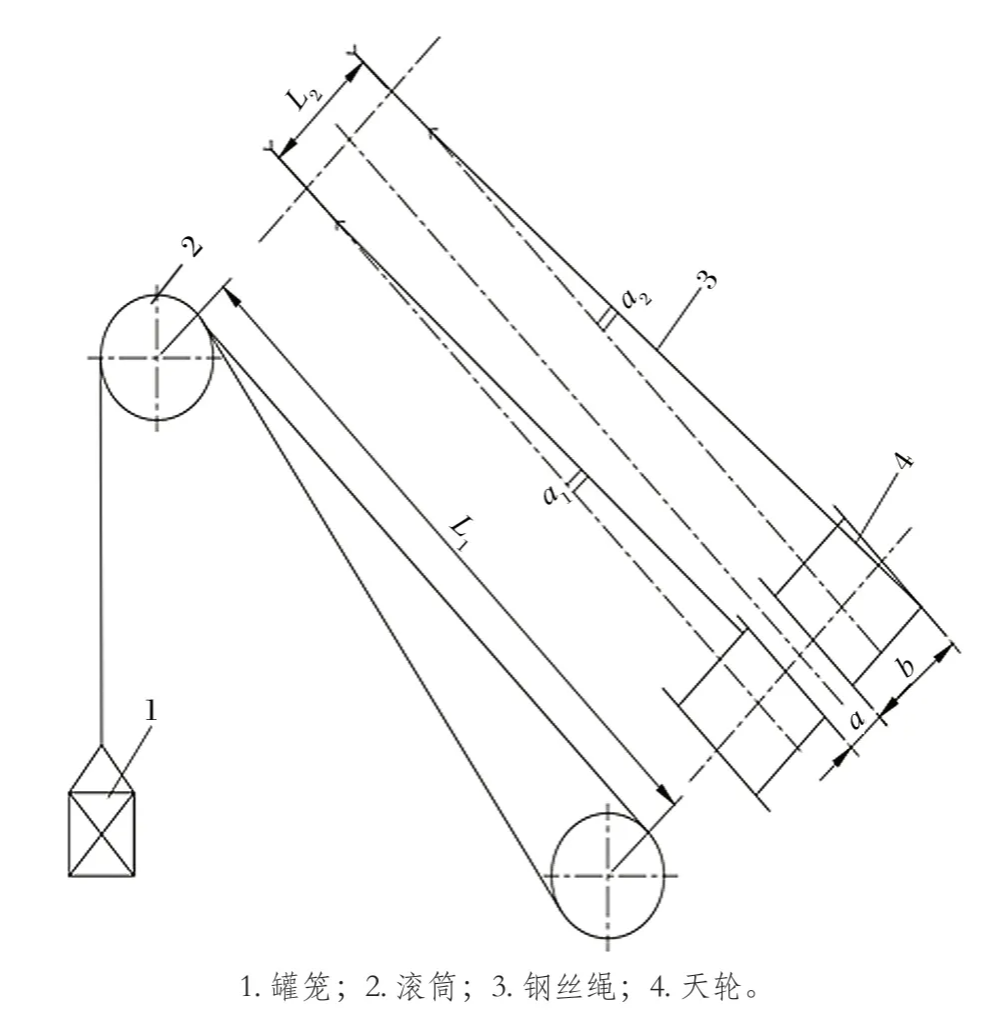

天輪內外偏角示意如圖 1 所示,為了確定是否因鋼絲繩內外偏角偏大導致的鋼絲繩異常磨損,需要對提升機的內外偏角進行測量。由圖 1 可知,α1 為天輪鋼絲繩內偏角,α2 為天輪鋼絲繩外偏角,當鋼絲繩處于左右擋繩板附近時,鋼絲繩與天輪的偏角達到zui大。

圖1 鋼絲繩與天輪輪緣偏角示意

由于該提升機卷筒中 心線、軸線已被破壞,天輪軸線無法直接測定,只能采取間接方法測定卷筒中 心線、軸線及天輪中 心線和軸線。

在機房?jī)?nèi)選擇通視條件良好的位置架設全站儀,建立假定坐標系,取測站坐標 O(1000,1000,1000),在每個天輪繩槽中間測定 1 組數據 (每組 3 點),共測定 2 組;在卷筒擋繩板兩側內壁各測定 1 組數據 (每組 3 點),共 4 組。測量的數據如表 1 所列。表中,測點 1~ 3 為 1 號天輪實測坐標,4~ 9 為 1 號天輪對應坐標,10~ 12 為 2 號天輪實測坐標,13~ 18 為 2 號天輪對應坐標。

表1 測量數據匯總

1.2 計算鋼絲繩內外偏角值
第 一步,將實測數據在 CAD 中進行三維建模處理,通過擬合成圓形并確定圓心的辦法來求取卷筒中軸線和天輪中 心線及軸線。

第 二步,在 CAD 軟件中經過計算,測得天輪的內外偏角結果如下:

1 號天輪的內偏角為 0°47′53″;1 號天輪的外偏角為 1°39′24″;2 號天輪的內偏角為 0°12′40″;2號天輪的外偏角為 2°15′08″。

根據《金屬非金屬礦山安全規程》第 6.4.4.12 條規定,1 號天輪外偏角和 2 號天輪外偏角都超過了規定的 1°30′,均需要進行調整。
