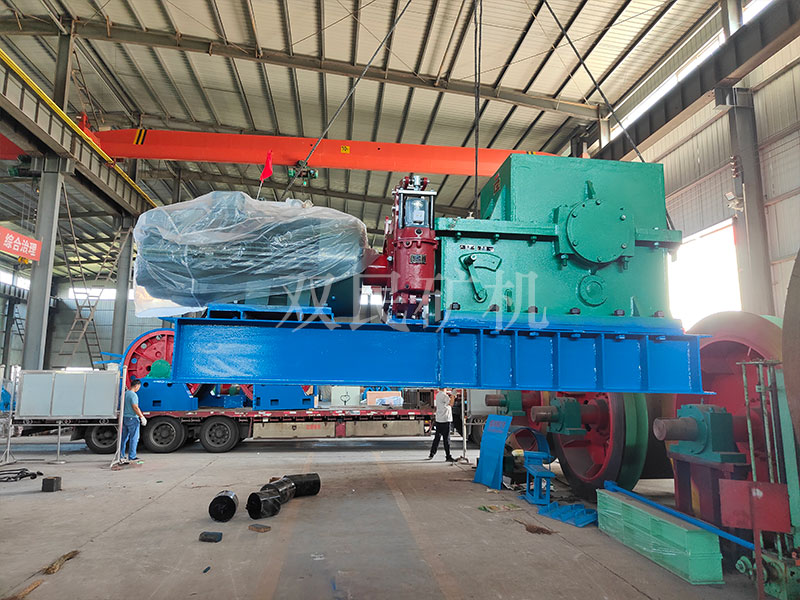

鑿井絞車是一種專門用于開鑿井眼的機械設備。它通常由電機、減速器、絞車機構、鉆桿、磨具、井口安全裝置等部件組成，結構為纏繞式，其中主軸裝置包括主軸、齒輪、卷筒、制動輪、軸承座及軸承等。鑿井絞車的主要作用是提供動力，幫助井口工人卸下或裝上鉆桿、鉆頭等工具，以及控制磨具的升降、旋轉和沖擊等運動，從而實現井口作業的高效率和安全性。

鑿井絞車具有提吊能力強、容繩量大、運轉平穩等優點，主要用于煤礦、金屬礦及非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿管、風筒等掘進設備和張緊穩繩。同時，它也可以用于更換提升機兩個罐籠間連接的尾繩，甚至可以用作豎井絞車。

鑿井絞車車的絞盤通常采用雙盤式或單盤式設計，具有較高的扭矩和牽引力，可以滿足不同深度和地質條件下的鑿井作業需求。此外，還可以根據不同需要選擇不同功率、速度和負載能力的鑿井絞車，以滿足不同工地的需求。

總的來說，鑿井絞車是井口作業中不可或缺的重要設備，它的使用大大提高了作業效率，降低了工人的勞動強度，同時也增強了作業的安全性。



產品用途

本絞車主要用于煤礦、金屬礦和非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿泵、風筒等掘進設備和張緊穩繩，該絞車系雙鋼絲繩懸吊。將減速機上的差動手把放在差動位置，若張緊穩繩，可使兩根穩繩的張緊力保持相等；若懸吊水管、注漿管、風筒等管類設備，可保證其被懸吊管類設備與地面保持垂直的狀態。如果懸吊吊盤等盤狀設備，需將其差動手把放在直通位置，才能實現兩繩繩速的一致。


工作原理

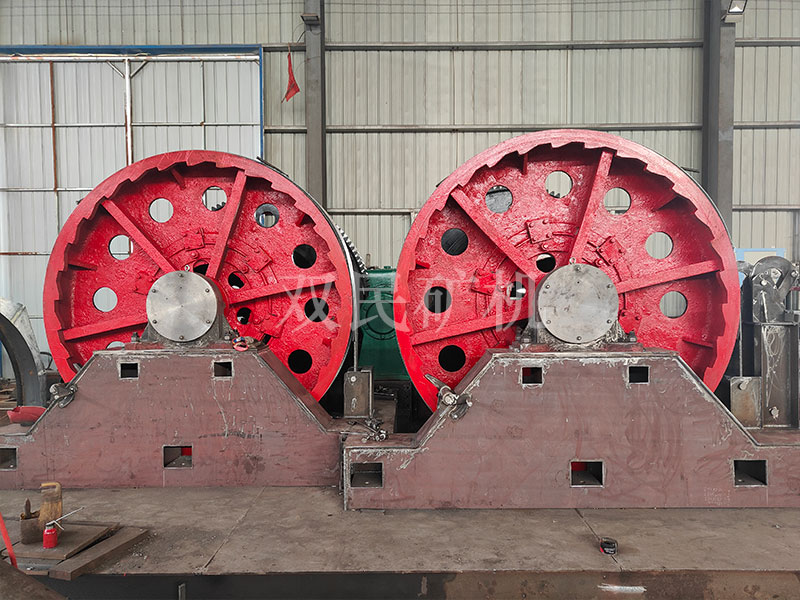

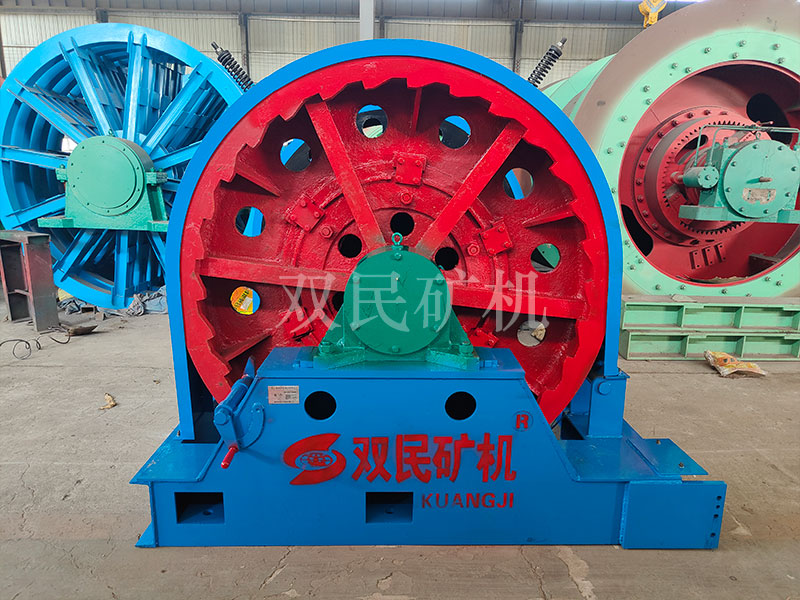

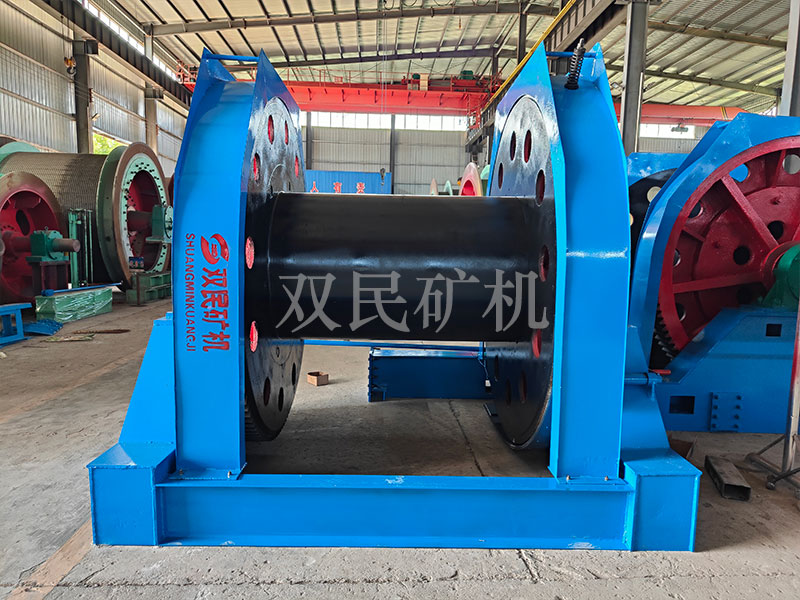

主軸裝置由卷筒、主軸、軸承、大齒輪、制動輪等零件組成，是絞車的鋼絲繩纏繞機構。卷筒與齒輪、制動輪用緊配鋼套河和螺拴聯成一體;鋼絲繩通過制動輪上的孔用壓板固定在制動輪的輪輻上；鋼絲繩在卷筒上方出繩。

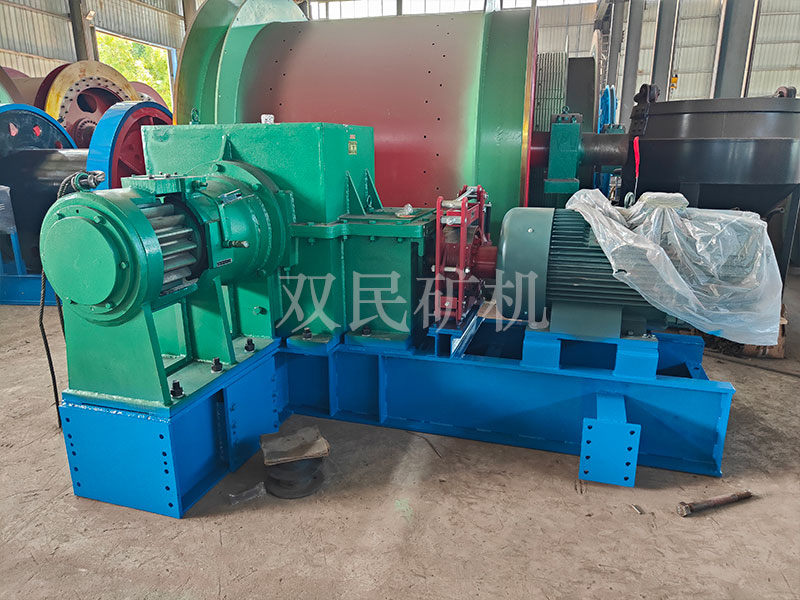

減速器為-齒輪-球面蝸輪付減速器，具有承載能力大、體積小、效率高等特點，轉換變速手把位置可使絞車獲得兩種速度。在裝配時，應嚴格控制相對位置，可加減相應調整墊實現。

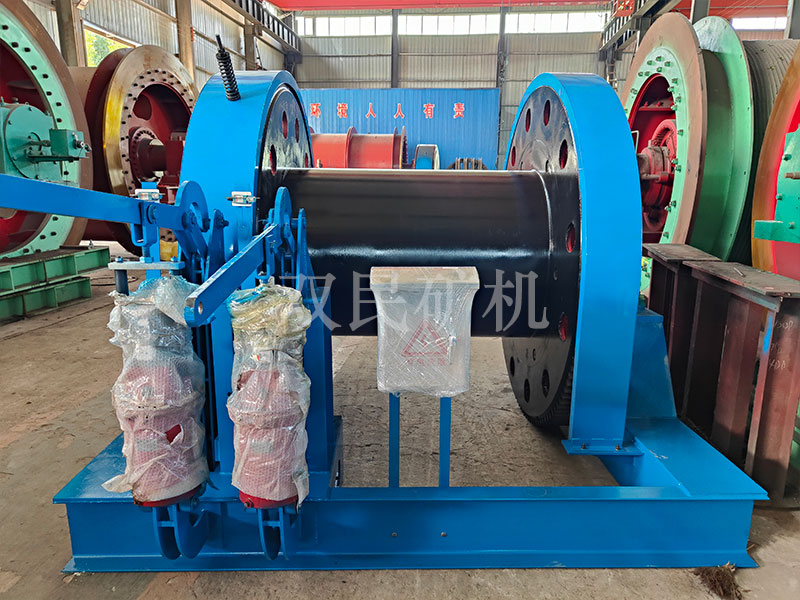

工作制動器選用電力液壓式制動器，其工作過程為：通電時，液壓推桿上升，松閘；斷電時：液壓推桿下降，制動；在維修安裝時，應注意液壓推桿留有補償行程。

安全制動器采用帶式閘，停機時，靠重錘下落進行制動；開機時，液壓推進器頂起重錘使之松閘。

機架采用鋼板和型鋼焊接而成，分主機架和轉動機架兩部分，其聯接采用圓錐銷和螺栓聯接，便于運輸與安裝，對基礎無特殊要求。

絞車應安裝在專用的絞車房里，絞車房應具備防雨雪、防風、防曬、防潮等特點，以防電器系統及其部件損壞，影響絞車的安全性。


結構特點

本絞車主要用于煤礦、金屬礦和非金屬礦豎井井筒掘進時懸吊吊盤、水泵、水管、注漿泵、風筒等掘進設備和張緊穩繩，該絞車系雙鋼絲繩懸吊。將減速機上的差動手把放在差動位置，若張緊穩繩，可使兩根穩繩的張緊力保持相等；若懸吊水管、注漿管、風筒等管類設備，可保證其被懸吊管類設備與地面保持垂直的狀態。如果懸吊吊盤等盤狀設備，需將其差動手把放在直通位置，才能實現兩繩繩速的一致。
