提升機軸承軸向力及軸承壽命計算的研究(2)(圖文)

時間:2024-04-27 08:21:49  點擊數:


2 傳動側軸承受力及壽命計算
2.1 傳動側軸承受力分析
      提升機軸承的受力主要有鋼絲繩動張力、提升機重力、電動機重力+磁拉力;另外,因提升鋼絲繩抖動,提升機摩擦輪中 心線與天輪中 心線偏差,以及提升機電動機等影響,其運行過程中會產生附加的軸向力。提升機設計中,非電動機側軸承為游動端軸承,電動機側軸承為固定端軸承。提升機的受力分布如圖2 所示。

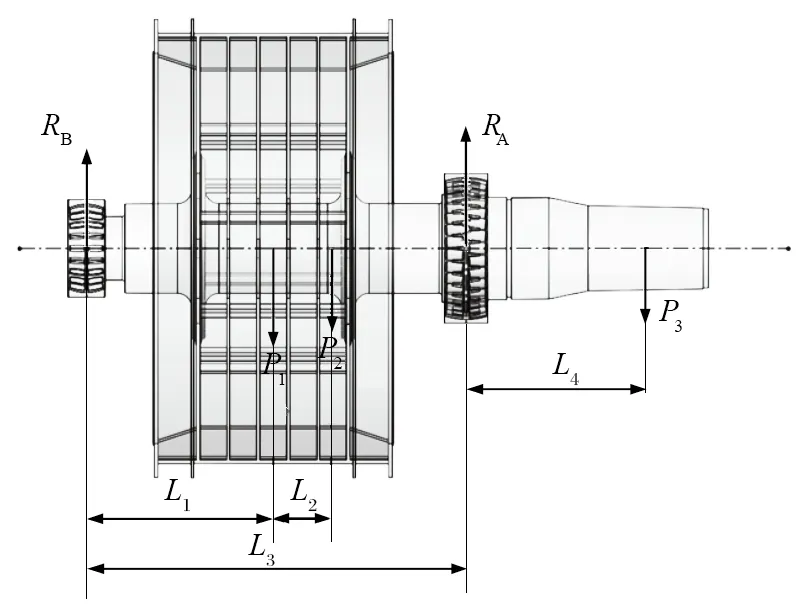

圖2 提升機的受力分布

      圖2 中,P1 為鋼絲繩動張力;P2 為主軸重力 +摩擦輪重力;P3 為電動機重力+磁拉力;L1 為非電動機端軸承中 心線到提升機摩擦輪中 心線的距離,L1=1 870 mm;L2 為提升機摩擦輪中 心線到重 心的距離;L3 為非電動機端軸承中 心線到電動機端軸承中 心線的距離,L3=3 800 mm;L4 為電動機端軸承中 心線到電動機中 心線的距離,L4=1 850 mm;RA 為非電動機端 (非傳動側) 軸承承受的支反力,數值與軸承所受徑向力相同,方向相反;RB 為電動機端 (傳動側) 軸承承受的支反力,數值與軸承所受徑向力相同,方向相反。

2.2 軸承壽命計算

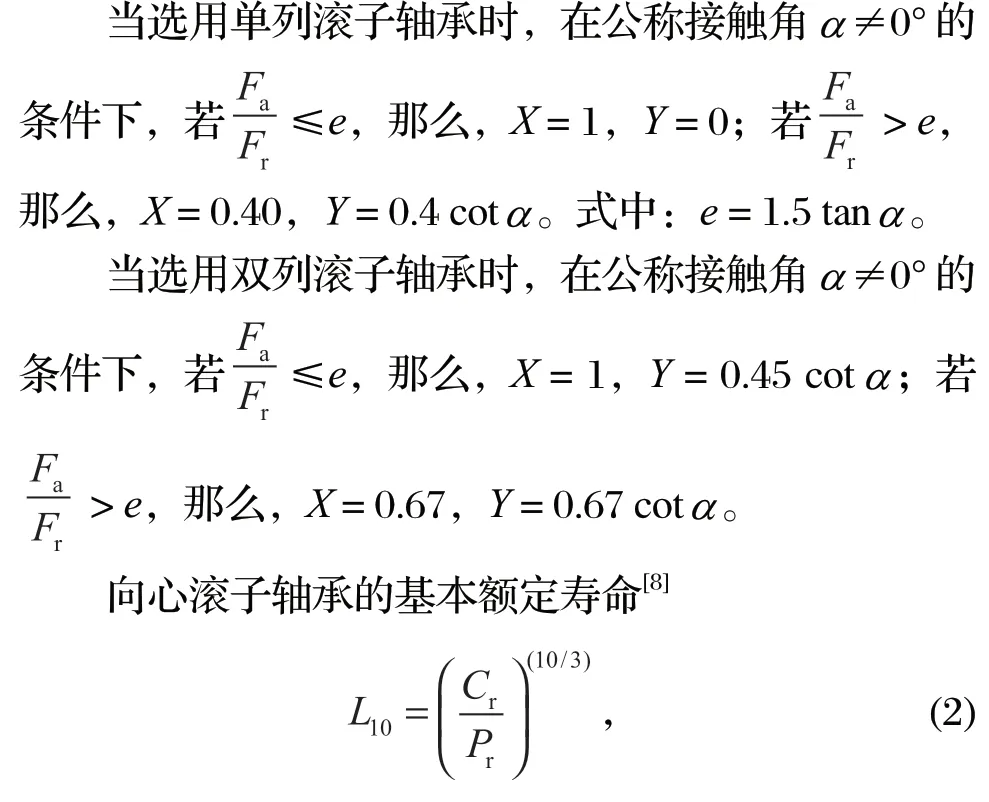

      當公稱接觸角 α≠0°時,向心滾子軸承在恒定的徑向和軸向載荷作用下,其徑向當量動載荷


式中:Pr 為聯合載荷下軸承徑向當量動載荷,N;Fr為軸承徑向動載荷,N;Fa 為軸承軸向動載荷,N。


式中:L10 為軸承基本額定壽命,h;Cr 為軸承基本額定動載荷,N。
