單繩纏繞式礦井提升機安裝(圖文)

時間：2024-04-15 08:23:44 點擊數：

安裝關鍵點

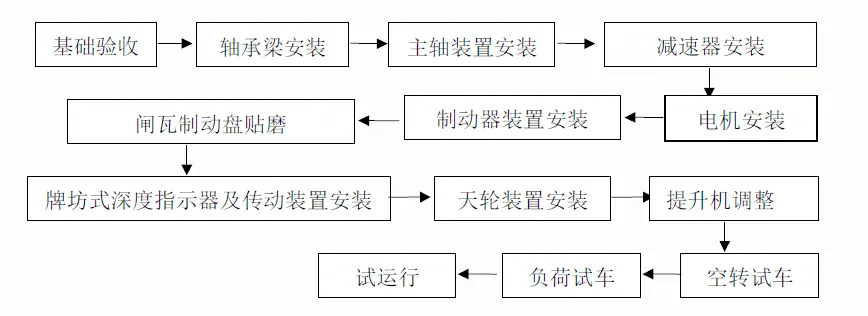

提升機安裝節點流程圖

• 基礎：重點檢查基礎標高和地腳螺栓孔位置。

• 軸承梁、軸承座：按基礎的標高點和主軸安裝基準線進行找平找正。

• 卷筒及主軸：卷筒現場組裝時輪轂與輻板連接螺栓應按力矩均勻對稱擰緊。各摩擦面清理飛邊毛刺,并清洗干凈。兩瓣卷筒合口面間隙應現場安裝時，應塞實壓緊。

• 調繩離合器

△ 與主軸的同心度。

△ 齒塊與內齒圈的齒側間隙。

• 減速器

△ 按主軸聯軸器的軸心點水平標高，測量出應墊墊鐵的高度按規定擺放墊鐵將減速器吊放在墊鐵平面上。

△ 以主軸端聯軸器的端面和主軸安裝中心線，對減速器進行找平找正，標高、傾斜度誤差在0.3mm以內。

△ 機體或底座水平度誤差0.01/1000。

△ 擰緊螺栓后進行復查，并調整。

• 制動器裝置

△ 支架兩側面與閘盤兩側面應平行，不平行度不得大于0.2ｍｍ；間隙偏差不大于0.5mm。

△ 中心高ｈ偏差△ｈ＝±３ｍｍ；

• 制動盤偏擺：測量制動盤偏擺時必須在主軸頂端和制動盤被測表面各放百分表一塊，測量總值中需要減去軸向串動量方為制動盤真正的偏擺值，掛繩之前其值不得大于0.5/0.7mm。

• 電機

△ 按減速器輸入軸的軸心點水平，測量出電動機機座應墊墊鐵高度并按規定擺放墊鐵。

△ 將電動機及機座吊放于墊鐵平面上。

△ 按減速器輸入軸聯軸器的端面間隙，同軸度，對電動機（包括機座）進行找平、找正，兩軸線徑向位移量不大于0.2mm，傾斜度不大于零度二十分。

• 其他附屬件

△ 按主軸傘齒輪位置和標高安裝深度指示器。

△ 按施工圖紙尺寸安裝操縱臺。

△ 按施工圖紙尺寸安裝液壓站、潤滑油站等。

• 二次灌漿

△ 對已安裝完畢的設備，進行二次灌漿。

△ 灌漿工作按質量標準進行。
